EN15129 Antiisismiske enheter Begrep

3.Vilkår og definisjoner

For dette dokumentet gjelder følgende vilkår og definisjoner.

ISO og IEC opprettholder terminologiske databaser for bruk i standardisering på følgende adresser:

IEC Electrropedia: Tilgjengelig på http://www.electropedia.org/

ISO Online nettlesingsplattform: Tilgjengelig på http://www.iso.org/obp

Merk I denne europeiske standarden er trykkkrefter, spenninger og belastninger positive.

3.1.1

Aktiveringshastighet

Hastighet der en midlertidig tilkoblingsenhet (TCD) eller en sjokkoverføringsenhet (STU) reagerer med sin designkraft

3.1.2

Tilkobling til strukturen

Mekanisk komponent eller system med mekaniske komponenter for å fikse enhetsgrensesnittet til strukturen eller til fundamentet

Merk 1 til oppføring: De mekaniske komponentene skal kunne overføre kreftene som er utviklet i enheten og for å unngå relativ bevegelse.

Merk 2 til oppføring: Eksempel på mekaniske komponenter:

Ankerbolter og/eller pinner for å fikse grunnplaten til en isolator til betongfundamentet eller til betong- eller stålelementene i strukturen.

Ankerbolter for å fikse clevisplaten til hengslet til en hydraulisk enhet til betongfundamentet eller til betong- eller stålelementene i strukturen.

3.1.3

kjerneelement

Komponent i en lineær enhet (LD) eller av en ikke -lineær enhet (NLD) som mekanismen som karakteriserer enhetens oppførsel er basert på

Merk 1 til oppføring: Kjerneelementer i en LD eller av en NLD er enhetens komponenter som gir den fleksibiliteten, og til slutt, med energispredning og/eller re-centringkapasitet eller annen mekanisk karakteristikk som er kompatibel med kravene til en LD eller av en NLD. Eksempler på kjerneelementer er stålplater eller søyler, former hukommelseslegeringer eller søyler, gummielementer.

3.1.4

Designforskyvning

dBd

Total forskyvning (på grunn av både oversettelse og rotasjon om den vertikale aksen til isolasjonssystemet) som en enhet vil gjennomgå når det strukturelle systemet blir utsatt for designs seismisk handling alene

3.1.5

Designforskyvning

dCD

Horisontal forskyvning av et isolasjonssystem i en hovedretning ved Effective Stivness Center, som forekommer under designens seismiske handlinger alene

3.1.6

Maksimal forskyvning

dEd

for en anti-seismisk enhet i en brodEd tilsvarerdMaks, den maksimale totale horisontale forskyvningen av en enhet i en hovedretning på plasseringen av enheten inkludert alle handlingseffekter og anvendelse av pålitelighetsfaktoren tildBd

Merk 1 til oppføring: For enheter i andre strukturerdEd tilsvarer xdBD, designforskyvningen økte med pålitelighetsfaktoren.

3.1.7

Designstyrke

VBd

kraft (eller øyeblikk) som tilsvarerdBd

3.1.8

enhet

element som bidrar til å endre den seismiske responsen til en struktur ved å isolere den, ved å spre energi eller ved å skape permanente eller midlertidige begrensninger via stive tilkoblinger

MERKNAD 1 Til oppføring: enhetene som er vurdert er beskrevet i de forskjellige klausulene til denne europeiske standarden.

3.1.9

duktilitet etterspørsel

Forskyvningsductilitet etterspørsel referert til den teoretiske bilineære syklusen, og blir evaluert somdBD/d1

Merk 1 til oppføring: Se 3.1.4 og 3.1.42.

MERKNAD 2 Til innreise: DUCTILITY -etterspørselen er en nyttig parameter for å evaluere plastisk etterspørsel fra en EDD basert på materialhysterese (se 3.1.17).

3.1.10

Effektiv dempningsforhold

ξEff, b

Verdien av den effektive viskøse dempingen, tilsvarende energien som er spredt av enheten under syklisk respons ved den totale designforskyvningen:

ξEff, B =H(dbd) /(2πVBddBD) (1)

hvor

Merk 1 til oppføring:ξEFF, B introduseres for en enkel karakterisering av oppførselen til enhver enhet. Det kan ikke brukes i de analytiske beregningene av responsen fra struktursystemet, med mindre de kan utføres ved lineær

Analyse og alle enhetene har samme demping og stivhet i gitt retning. Der forskjellige enheter brukes, henvises det til den generelle effektive dempingen av isolasjonssystemet.

3.1.11

Effektiv periode

Teff

periode med en enkelt grad av frihetssystem som beveger seg i retningen som er vurdert, har massen av overbygningen og stivheten lik den effektive stivheten i isolasjonssystemet

3.1.12

Effektiv radius

Reff

Radius av enkel pendel med samme naturlig frekvens som den buede overflatesklideren som vurderes

3.1.13

effektiv stivhet

KEff, b

Forholdet mellom verdien av den totale horisontale kraften som overføres gjennom enheten og komponenten i den totale designforskyvningen av en enhet i en hovedretning i samme retning, delt på den absolutte verdien av den totale designforskyvningen (Secant Stivness)

KEff, B =VBD /dBD (2)

Merk 1 til oppføring:KEFF, B introduseres for en enkel karakterisering av oppførselen til en enhet. Det kan ikke brukes i de analytiske beregningene av responsen fra struktursystemet, med mindre de kan utføres ved lineær analyse og alle enhetene har samme demping og stivhet i gitt retning. Der forskjellige enheter brukes, vises det til den generelle effektive stivheten i isolasjonssystemet.

3.1.14

effektiv stivhet

Keff

Summen av effektiv stivhet til enhetene som ligger ved isolasjonsgrensesnittet til et isolasjonssystem i en hovedretning

3.1.15

Effektivt stivhetssenter

Stivhetssenter for et isolasjonssystem, og redegjør for enhetens effektive stivhet

3.1.16

Energispredningskapasitet

en enheters evne til å spre energi under lastforskyvningssyklusene

3.1.17

Energi spredte enhet EDD

enhet som har en stor energispredningskapasitet, dvs. som forsvinner en stor mengde energi

Merk 1 til oppføring: Etter lossing viser den normalt en stor gjenværende forskyvning. En enhet er klassifisert som EDD hvis

Det effektive dempingsforholdet ξ er større enn 15 %.

3.1.18

essensiell karakteristikk

Karakteristisk for byggeproduktet som angår de grunnleggende kravene til byggearbeid

3.1.19

Fabrikkproduksjonskontroll FPC

Dokumentert, permanent og intern kontroll av produksjonen i et produksjonsanlegg, i samsvar med de relevante harmoniserte tekniske spesifikasjonene

3.1.20

Første grenstivhet

K1

Opprinnelig stivhet av en NLD definert som den secant -stivheten mellom punktene som tilsvarer kreftene 0,1VBD og 0,2VBD:

K1 = (0,2 VBD - 0,1VBD) /[d(0,2 VBD) -d(0,1 VBD)] (3)

hvor

Merk 1 til oppføring:K1 blir referert til som innledende eller elastisk stivhet når du arbeider med mykgjørende enheter.

3.1.21

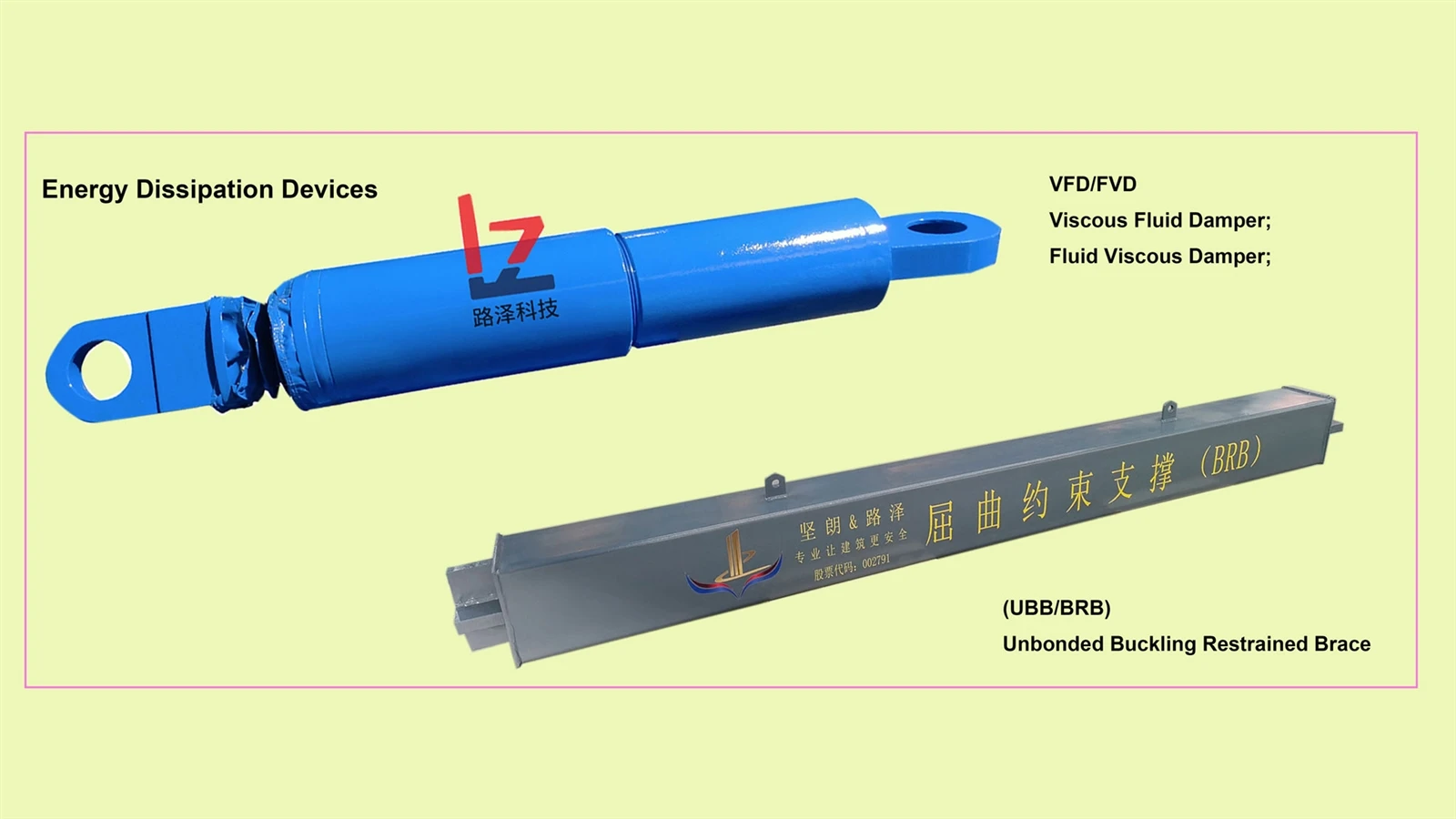

Fluid Viskous Damper FVD

Anti-seismisk enhet hvis utgang er en aksial kraft som bare avhenger av den pålagte hastigheten; Dets prinsipp om å fungere bestående av å utnytte reaksjonskraften til en tyktflytende væske som er tvunget til å strømme gjennom et åpnings- og/eller ventilsystem

3.1.22

Fluid Spring Demper FSD

anti-seismisk enhet hvis utgang er en aksial kraft som avhenger av både pålagt hastighet og forskyvning; Dets prinsipp om å fungere bestående av å utnytte reaksjonskraften til en tyktflytende væske som er tvunget til å strømme gjennom et åpnings- og/eller ventilsystem og samtidig utsettes for progressiv komprimering

3.3.23

Sikring tilbakeholdenhet fr

Enhet som under en viss forhåndsetablert kraftgrense (bruddkraft) forhindrer enhver relativ bevegelse mellom tilkoblede deler, mens den tillater bevegelse etter at den nevnte terskel er overskredet

3.1.24

Herding enhet HD

Nld hvis effektive stivhetKEFF, B og andre grenstivhetK2 er større enn den første grenstivhetenK1

3.1.25

Hydraulisk sikringsstøtning HFR

Sr hvis oppførsel er hydraulisk og avhenger av åpning av avlastningsventiler

3.1.26

stivhetK1 av en LD

Stivhet av en LD er definert som den secant -stivheten mellom punktene som tilsvarer kreftene 0,1VBD og 0,2VBD:

K1 = (0,2 VBD - 0,1VBD) /[d(0,2 VBD) -d(0,1 VBD)] (4)

hvor

Merk 1 til oppføring: Evalueringen avK1 Som Secant -stivhet er rettferdiggjort av vanskeligheten med å spore tangenten til en kurve ved opprinnelsen i et eksperimentelt oppnådd diagram.

3.1.27

Isolasjonssystem

Samling av enheter som brukes til å gi seismisk isolasjon

3.1.28

Isolasjonsgrensesnitt

Når det

3.1.29

isolator

Enhet som har de egenskapene som er nødvendige for seismisk isolasjon, nemlig evne til å støtte tyngdekraftsbelastning av overbygg og evne til å imøtekomme horisontale forskyvninger

MERKNAD 1 Til oppføring: Isolatorer kan også gi energispredning, og bidra til isolasjonssystemets omsentreringsevne.

Merknad 2 til oppføring: I EN 1998-2 kan isolator også utpeke enhetene som tilhører et isolasjonssystem, enten de støtter tyngdekraftsbelastninger eller ikke.

3.1.30

Lineær enhet LD

anti-seismisk enhet som er preget av et lineært eller nesten lineært belastningsforskyvningsforhold opp til forskyvningendBD, med en stabil oppførsel under et stort antall sykluser og betydelig uavhengighet fra hastighet

Merk 1 til oppføring: Etter lossing viser den ikke en gjenværende forskyvning. Selv når det oppstår noe energispredning i enheten, er det viktig at restforskyvninger er ubetydelige, og i alle fall mindre enn 2 % av den maksimale forskyvningen.

Merk 2 til oppføring: For visko-elastiske enheter kan gjenværende forskyvninger delvis eller fullstendig utvinnes etter noen timer. I dette tilfellet bør den endelige restforskyvningen henvises til.

Figur 1 - Innledende og effektiv stivhet til en lineær enhet

3.1.31

Mekanisk sikringsbeherskelse MFR

SR hvis oppførsel bestemmes av brudd på offerkomponenter

3.1.32

Ikke -lineær enhet NLD

anti-seismisk enhet som er preget av et ikke-lineært lastforskyvningsforhold, med en stabil oppførsel under det nødvendige antall sykluser og betydelig uavhengighet fra hastighet

Merk 1 til oppføring: En enhet er klassifisert som ikke -lineær hvis en avξEFF, B er større enn 15 % eller forholdet |KEff, B -K1|/K1 er større enn 20 %, hvorξEff, B ogKEFF, B blir evaluert fra 3. syklus med maksimal forskyvning likdBd.

3.1.33

Ikke -lineære elastiske enheter

NLD der den elastisk lagrede energien er mye større enn den spredte energien i lastfasen

Merk 1 til oppføring: En enhet er klassifisert som nylt hvisξEFF, B er mindre enn 15 % mens forholdet |KEff, B -K1|/K1 er større enn 20 %.

Figur 2 - Effektiv stivhet til en ikke -lineær enhet

3.1.34

normal kraft

NEd

Normal kraft som virker på en isolator i seismisk designsituasjon

MERKNAD 1 Til oppføring: Maksimal kompresjonskraft er betegnetNEd, Max og minimumskomprimeringskraften, eller (hvis strekkmalkrefter oppstår), er den maksimale spenningskraften betegnetNEd, Min.

3.1.35

normal kraft

NSd

kraft som virker på en isolator i de vedvarende eller forbigående designsituasjoner

Merk 1 til oppføring:NSD, ULS er den maksimale komprimeringsvirkningseffekten i de vedvarende eller forbigående designsituasjoner ved Ultimate Limit -tilstander i henhold til EN 1990. Den aktuelle kombinasjonen av handlinger som skal brukes er gitt i den relevante klausulen i denne standarden.

Merk 2 til oppføring:NSD, SLS er komprimeringsvirkningseffekten i de vedvarende eller forbigående designsituasjoner ved tjenestegrense -stater i henhold til EN 1990. Den aktuelle kombinasjonen av handlinger som skal brukes er gitt i den aktuelle klausulen i denne standarden.

3.1.36

Permanent tilkoblingsenhet PCD

Enhet som gir jevn tilbakeholdenhet i en eller to horisontale retninger, imøtekommer rotasjoner og vertikale forskyvninger, IE overfører ikke bøyemomenter og vertikale belastninger

Merk 1 til oppføring: Enheten som begrenser bevegelsene i en horisontal retning, blir bare referert til som bevegelig tilkoblingsenhet, mens enheten som begrenser bevegelsene i to horisontale retninger er definert som fast tilkoblingsenhet.

Merk 2 Til oppføring: Under visse omstendigheter kan de ovennevnte enhetene være pålagt å operere i et plan som er tilbøyelig til den horisontale aksen. I slike tilfeller tar begrepene "vertikale" og "horisontale" passende betydning.

3.1.37

Stiv tilkoblingsenhet RCD

enhet som kobler to strukturelle elementer uten å overføre bøyemomenter og vertikale belastninger; Denne kategorien av enheter inkluderer permanente tilkoblingsenheter (se 5.2), sikringsbegrensninger (se 5.3) og midlertidige tilkoblingsenheter (se 5.4)

3.1.38

produktsortiment

Gruppe produkter produsert av en produsent som testresultatene fra typen oppnådd fra prøver/s testet (for en eller flere egenskaper) er gyldige for alle andre produkter innenfor dette området

3.1.39

Produkttype

Sett med representative ytelsesnivåer eller klasser av et byggeprodukt, i forhold til dets essensielle egenskaper, produsert ved hjelp av en gitt kombinasjon av råvarer eller andre elementer i en spesifikk produksjonsprosess

3.1.40

Gjenopprette stivhet Rs

Gjenopprette stivhet i den buede overflatesklideren (se 8.3)

3.1.41

Andre grenstivhetK2

Parameter referert til den teoretiske bilinære syklusen og definert som (se figur 2):

3.1.42

seismisk isolasjon

Designtilnærming der passende mekanismer (isolasjonssystemer) er gitt på et visst nivå av strukturen for å koble fra massen på strukturen som ligger over dette nivået fra strukturen under dette nivået, og modifiserer derfor den seismiske responsen til strukturen og dens innhold

3.1.43

Levetid for en enhet

periode som en enhet forventes å utføre innenfor sine spesifiserte parametere

Merk 1 til oppføring: Verdien tas som den som er gitt i tekniske spesifikasjoner av prosjektet, basert på erklæringer gjort av produsenter.

MERKNAD 2 Til oppføring: Tilleggsinformasjon om levetid er gitt i informativt vedlegg B.

3.1.44

Sjokk-transmisjonsenhet Stu

Enhet hvis utgang er en aksial kraft som avhenger av den pålagte hastigheten; Dets prinsipp om å fungere bestående av å utnytte reaksjonskraften til en tyktflytende væske som er tvunget til å strømme gjennom en åpning for å gi en veldig stiv dynamisk forbindelse, mens du er påført lav hastighet, er reaksjonen ubetydelig er ubetydelig

3.1.45

Mykgjørende enhet SD

Nld hvis sekantstivhetKEFF, B og andre grenstivhetK2 er mindre enn den første grenstivhetenK1

3.1.46

Statisk centring enhet strd

Energi-spredningsanordning hvis kraftforskyvning syklisk kurve ved 3. syklus passerer gjennom eller veldig nær opprinnelsen til kraftforskyvningsaksene, på en avstand ikke større enn 0,1dBd

3.1.47

underbygning

En del av strukturen som ligger under isolasjonsgrensesnittet og er forankret til fundamentene

3.1.48

Overbygning

En del av strukturen som er isolert og er lokalisert over isolasjonsgrensesnittet

3.1.49

Supplerende recentring-enhet SRCD

Enhet hvis kraftforskyvning syklisk kurve ved 3. syklus passerer gjennom eller veldig nær opprinnelsen til kraftforskyvningsaksene og, for liten forskyvning ved lossing (0,1dBD), gir en styrke som er minst 0,1VBd

Merk 1 til oppføring: Tilleggskraften> 0,1VBD er ment å motvirke effekten av parasittiske ikke-konservative krefter (f.eks. Friksjon i andre enheter, og gir i strukturelle elementer) eller annen energi som sprer ikke-centring-enheter, for å gi hele det strukturelle systemet en samlet omcentringsevne. Tilleggskraften er kalibrert i henhold til de konstruksjonssystemene på nytt.
