En introduksjon om seismisk isolasjonsprodukter under 2024 International Building Code (IBC)

Her er et omfattende sammendrag av de seismiske isolasjons- og energispredningsproduktene som er spesifisert i 2024 International Building Code (IBC), strukturert for å oppfylle dine krav.

2024 IBC understreker integrering av avanserte seismiske isolasjonsteknologier for å styrke strukturell motstandskraft i høyrisikononer. Seismiske isolasjonssystemer, som definert i kapittel 16 i koden, er designet for å koble fra overbygningen fra stiftelsen, noe som reduserer jordskjelvinduserte krefter med 50-80% sammenlignet med konvensjonelle design. Nøkkelkomponenter inkluderer:
1.Gummelager:

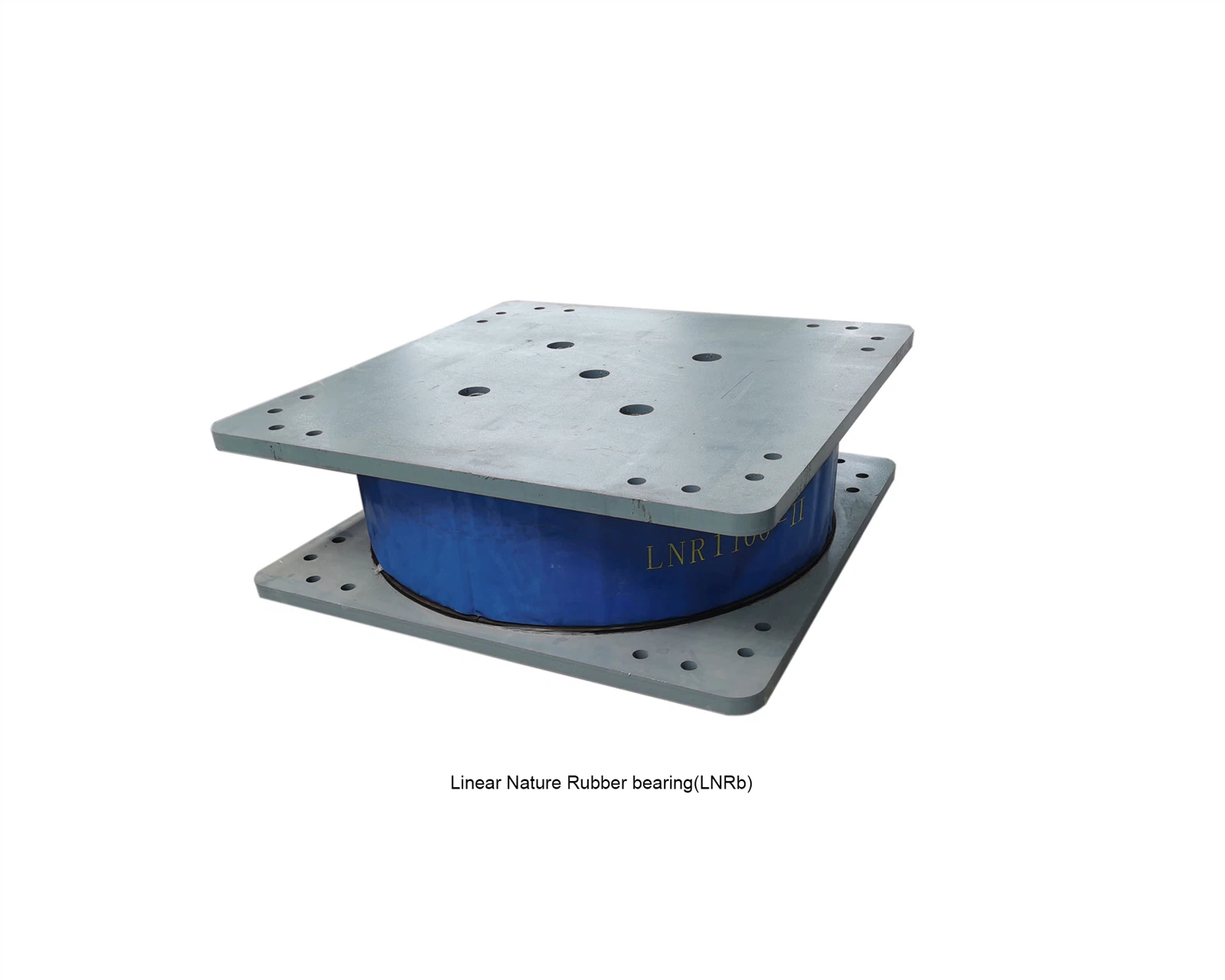

Flerlags naturlig eller høy dempende gummi med stålplater (f.eks. LNR lineære naturlagre)

2. Skyvedesystemer:

Friksjons pendelsår (FPS) og teflonbelagte skyveplater
3. Energisipasjonsenheter:

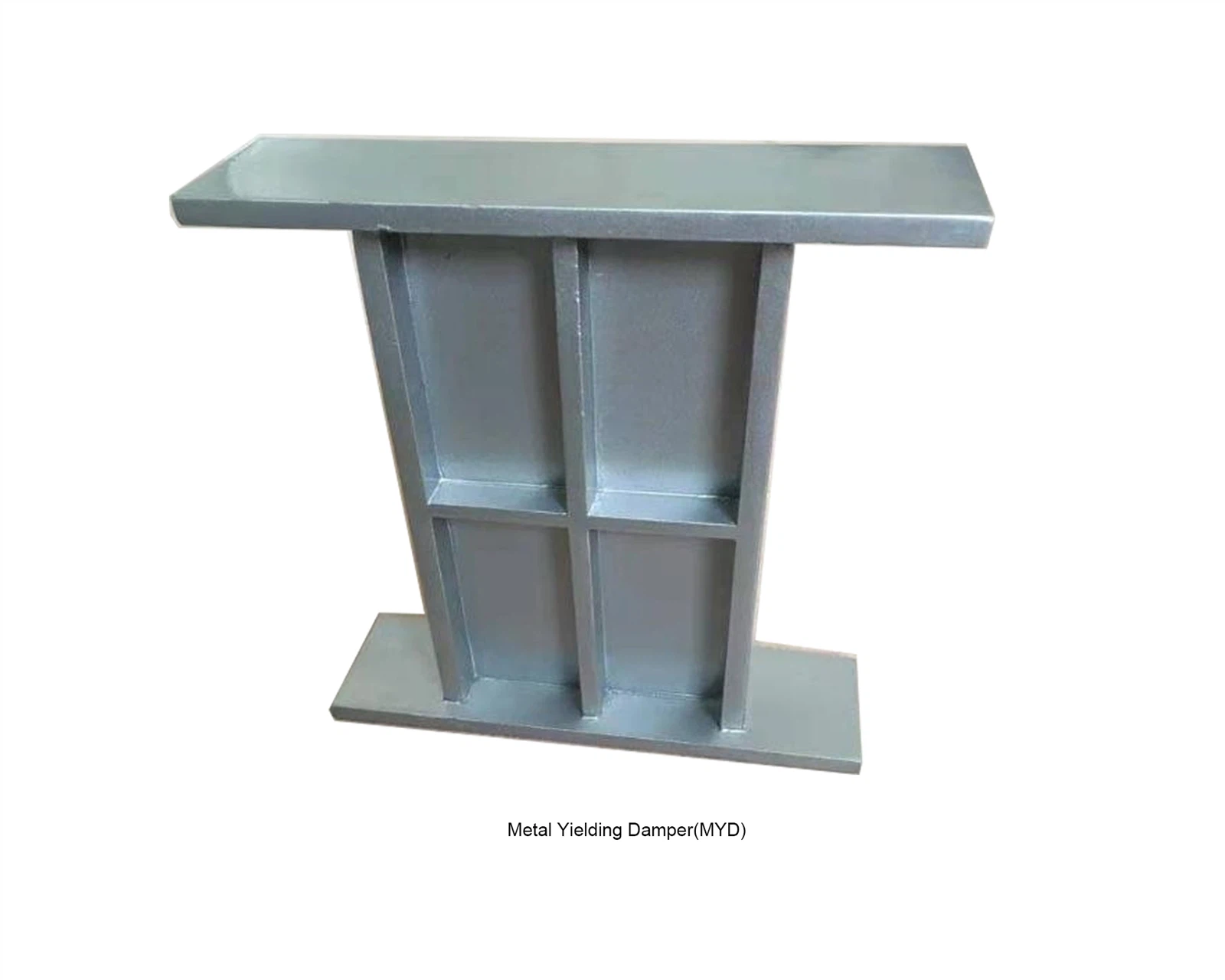

Viskøse væskedempere, viskoelastiske dempere og metallisk avkastning av dempere

2.1 Baseisolasjonsenheter

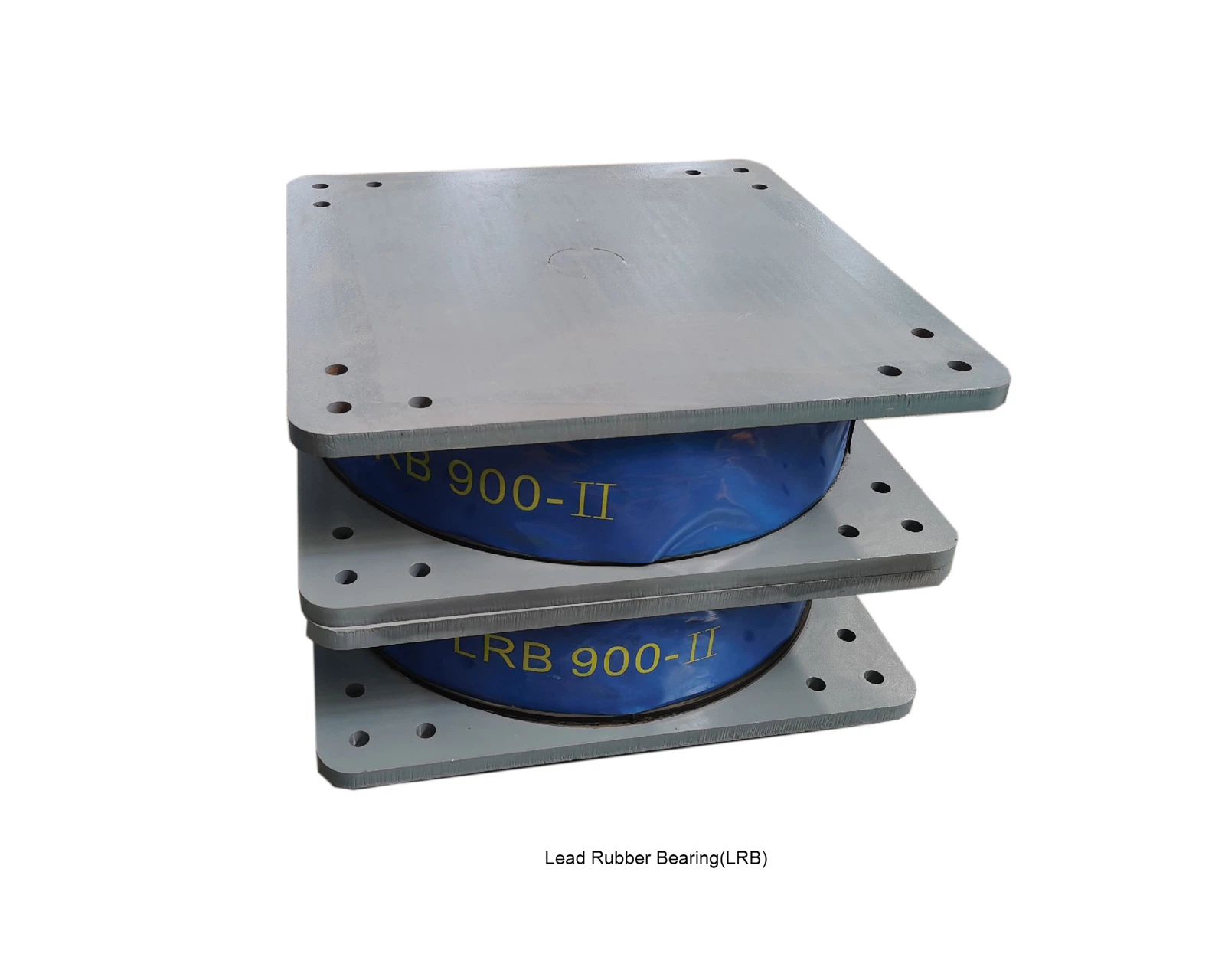

1. LED-RUBBER LAVER (LRB)
Består av vekslende lag med gummi og stål med en sentral bly -kjerne for energispredning. 2024 IBC krever overholdelse av ASTM E2178 for dynamisk testing, noe som krever en minimum horisontal skjærstammekapasitet på 400%.

2. Friction Pendulum Systems (FPS)
Bruk buede glideoverflater for å konvertere translasjonsbevegelse til rotasjonsenergi. Koden spesifiserer en friksjonskoeffisient mindre enn eller lik 0,05 for teflonbelagte grensesnitt og en minimumsforskyvningskapasitet på 0,5 meter.

2.2 Energisipasjonsenheter

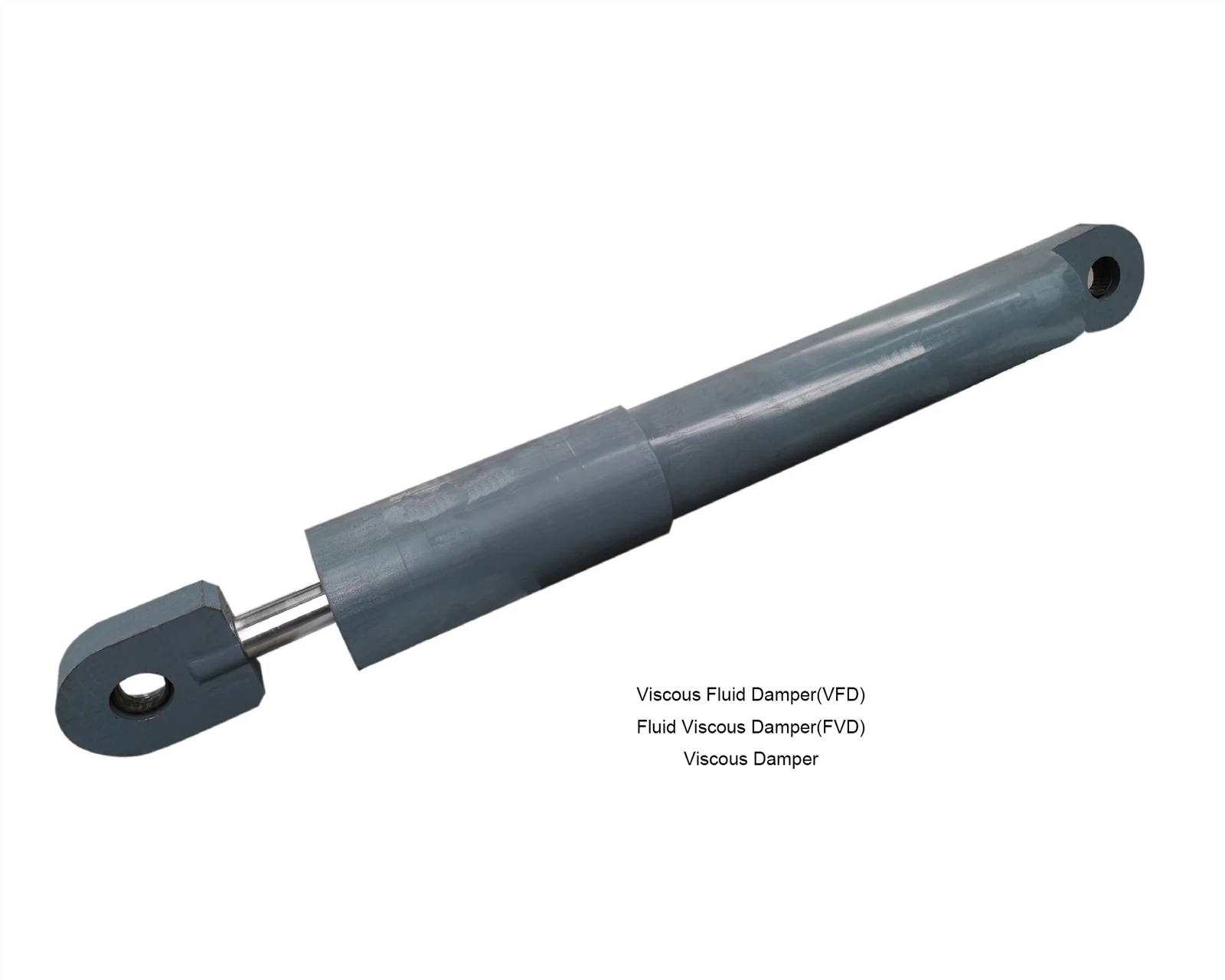

1. Viskøse væskedempere
Hydrauliske enheter som konverterer kinetisk energi til varme. 2024 IBC krever samsvar med ASCE 7-22 for dempingskoeffisientverifisering, med en maksimal hastighetsavhengig kraftvariasjon på ± 10%.

2. Viscoelastic Dampers
Sammensatt av polymermaterialer som er klemt mellom stålplater. Koden krever en tapsfaktor større enn eller lik 0,3 og et tjenestetemperaturområde på -40 grader til +80 grad.

3.1 Strukturell integrasjon
1, Isolasjonslagsdesign
Kapittel 17 spesifiserer at isolasjonslag må være designet for å imøtekomme 150% av den maksimale forventede forskyvningen under MCE (maksimalt ansett jordskjelv). Minimum horisontale stivhetsforhold mellom isolasjon og overbygg skal ikke overstige 0,1.
2, tilkoblingsdetaljer
Alle tilkoblinger må være i samsvar med AISC 341-16 for seismisk motstand, med boltede skjøter som krever en forhåndsbelastning større enn eller lik 70% av den spesifiserte minimumstrekkstyrken.
3.2 Resultatkriterier
1, dynamisk testing
Isolasjonsenheter må bestå fullskala dynamisk testing i henhold til ASTM E1575, og demonstrere mindre enn eller lik 15% nedbrytning i stivhet etter 100 lastesykluser.
2, brannmotstand
Isolasjonslager som ligger i brannvurderte samlinger, må oppnå en minimum 2-timers brannmotstandsvurdering (UL 263).

4.1 Konstruksjonsstandarder
1. utjevningstoleranser
2024 IBC tillater et maksimalt avvik på ± 3 mm i det horisontale planet for isolasjonslager, målt ved bruk av lasernivåutstyr.
2. Beskyttende innhegninger
Isolasjonssystemer på utsatte steder må beskyttes av korrosjonsresistente kabinetter (f.eks. Galvanisert stål med større enn eller lik 85μm beleggtykkelse).
4.2 Testing og inspeksjon
Feltverifisering
Testing etter installasjon inkluderer:
1. Dynamisk responstesting ved bruk av omgivelsesvibrasjonsmetoder
2. Visuell inspeksjon av lagerjustering (mindre enn eller lik 2mm avvik fra design)
3. Termografisk analyse for å oppdage intern skade.

5.1 Yokohama Landmark Tower (Japan)
Denne 296m skyskraperen bruker 600 LRB -lagre, og reduserer seismiske krefter med 65%. Designet er i samsvar med IBC 2024s Tier 3-ytelseskriterier, og sikrer beleggskontinuitet etter jordskjelvet.
5.2 National Museum of China (Beijing)
Ved å bruke et hybridsystem med FPS -lagre og tyktflytende spjeld oppnådde denne strukturen en 0,3 g akselerasjonsreduksjon under jordskjelvet i HEBEI 2023. Isolasjonslagets design overskred kravene til IBC -forskyvning med 20%.

2024 IBC introduserer bestemmelser for smarte isolasjonssystemer, inkludert:
1. Magnetorheologiske (MR) dempere: Tillatt under seksjon 1705.3, som krever sanntids kontrollsystemer med mindre enn eller lik 5ms responstid.
2. Formminnelegering (SMA) lagre: Tillatt for spesielle strukturer, med austenitt -finish -temperatur mindre enn eller lik 30 grader.

2024 IBC fremmer seismisk motstandskraft gjennom reseptbelagte og ytelsesbaserte krav til isolasjonssystemer. Overholdelse av disse standardene sikrer optimal ytelse mens de balanserer kostnadseffektivitet og bærekraft. For detaljerte tekniske tegninger og produktspesifikasjoner, se det offisielle IBC 2024 -dokumentet og refererte til standarder.
