Laminert gummibager for motorveier.

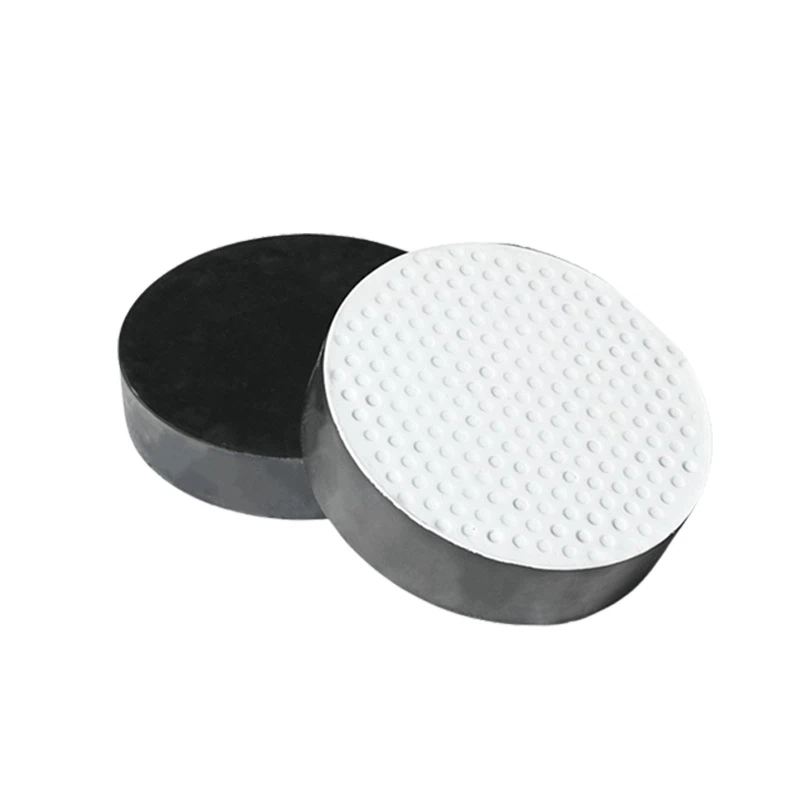

Laminert gummiboler med PTFE/M-PTFE-ark bundet til elastomer for veibroer.

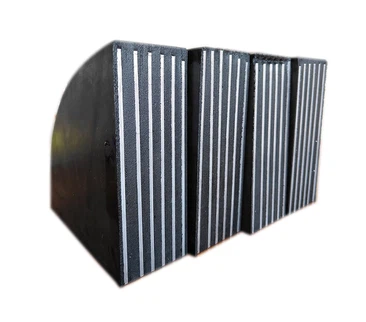

Den laminerte gummiboleringen dannes ved å vulkanisere og binde flere lag gummiark med tynne stålplater. Det har tilstrekkelig vertikal stivhet til å overføre reaksjonskraften til overbygningen pålitelig til bryggene og støttene. Den har også god elastisitet til å tilpasse seg rotasjonen av bjelkeenden, og har en relativt stor skjærdeformasjonskapasitet for å oppfylle den horisontale forskyvningen av overbygningen.
Et lag med polytetrafluoroetylen (PTFE) ark med en tykkelse på 2 mm til 3mm blir festet til overflaten av den ovennevnte laminert gummibager, og deretter produseres det laminerte gummiboleret med PTFE. I tillegg til å ha vertikal stivhet og elastisk deformasjon, å være i stand til å bære vertikale belastninger og tilpasse seg rotasjonen av bjelkeenden, på grunn av den lave friksjonskoeffisienten til PTFE -platen, kan bjelkeenden gli fritt på overflaten av PTFE -platen, og den horisontale forskyvningen er ikke begrenset. Det er spesielt egnet for bruk av broer med middels og små belastninger og store forskyvningsmengder.
Et lag med polytetrafluoroetylen (PTFE) ark med en tykkelse på 2 mm til 3mm blir festet til overflaten av den ovennevnte laminert gummibager, og deretter produseres det laminerte gummiboleret med PTFE. I tillegg til å ha vertikal stivhet og elastisk deformasjon, å være i stand til å bære vertikale belastninger og tilpasse seg rotasjonen av bjelkeenden, på grunn av den lave friksjonskoeffisienten til PTFE -platen, kan bjelkeenden gli fritt på overflaten av PTFE -platen, og den horisontale forskyvningen er ikke begrenset. Det er spesielt egnet for bruk av broer med middels og små belastninger og store forskyvningsmengder.

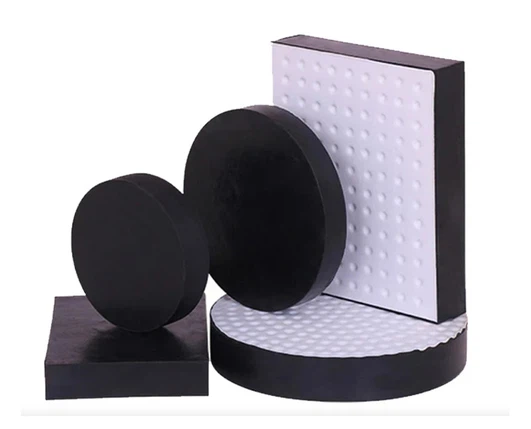

1, klassifiserer vi dem i henhold til strukturelle typer som følger:
1), tilpasser de vanlige laminerte gummibøyre seg til utvidelse og sammentrekningsforskyvning av bjelkekroppen ved å stole på deres egen skjærdeformasjon.

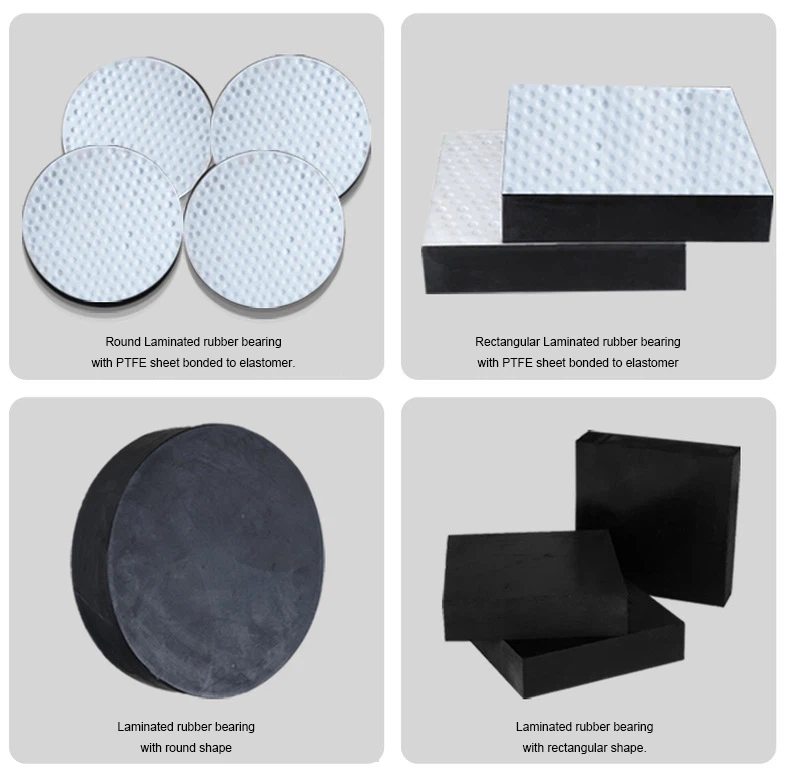

GJZ rektangulær former laminert gummibager.

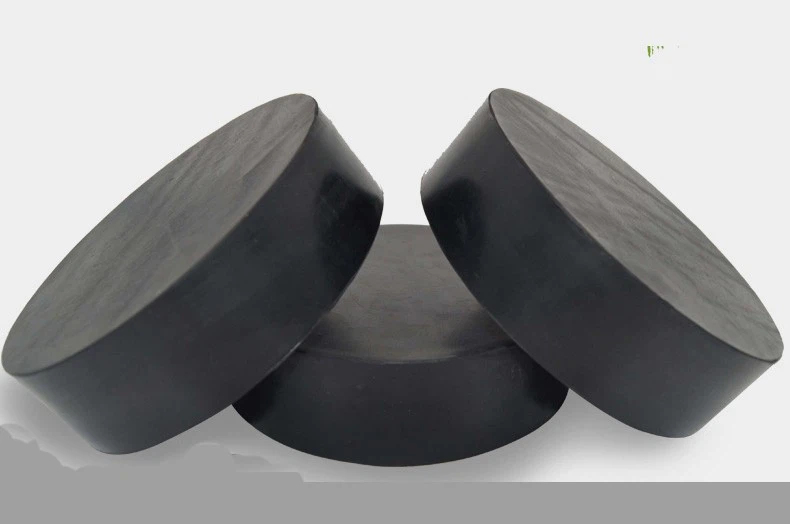

Gyz sirkulær-shaep laminert gummibager.
2), de laminerte gummilagrene med PTFE/M-PTFE-ark bundet til elatomer tilpasser seg forskyvningen av strålekroppen ved å stole på den relative gliden mellom PTFE-arket og rustfritt stålplate, og forskyvningsmengden er stor.
Gyzf4 sirkulær laminatedrubber peiling med ptfe/m-ptfe ark;

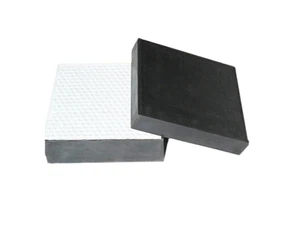

GJZF4 Rektangulær laminert gummiboler med PTFE/M-PTFE-ark.

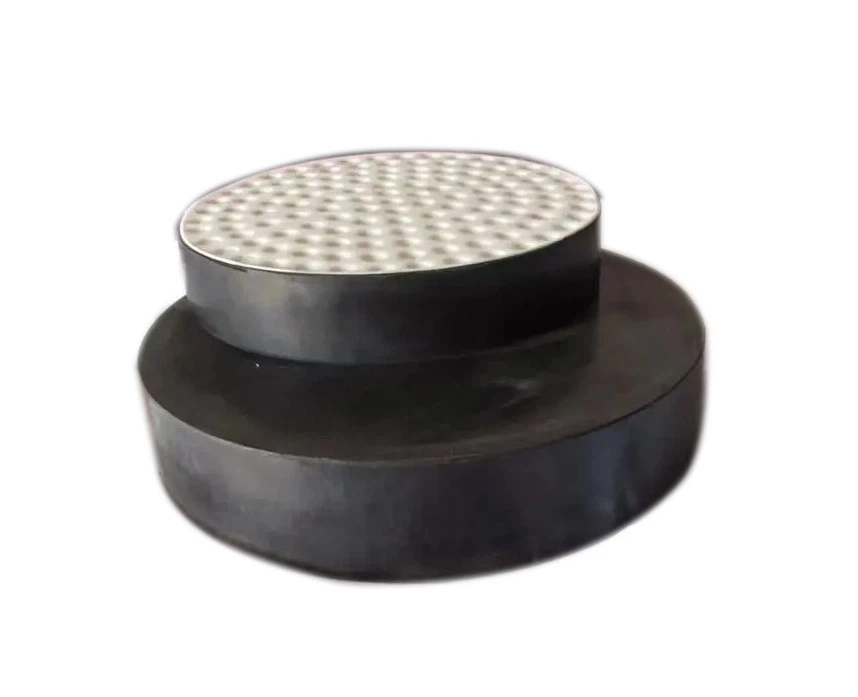

3) Når det gjelder ensartetheten av kraftoverføring, er den sfæriske kroneserien med laminerte gummibøyre for broer åpenbart overlegen de vanlige broen laminerte gummibøyre. De kan effektivt og pålitelig overføre belastningen på overbygningen til brobryggene, og forbedre de ugunstige fenomenene som eksentrisk trykk og tomrom generert under installasjonen av lagrene. De er preget av å være egnet for broer med komplekse oppsett som skrånende broer, buede broer, skjev broer og buede broer.
2, gjeldende omfang av laminerte gummibøyre:
Laminerte gummilager er egnet for broer med et spenn på mindre enn 30 meter og en relativt liten forskyvning. Ulike planeformer gjelder for forskjellige brospennstrukturer. Rektangulære lagre brukes til ortogonale broer; Sirkulære lagre brukes til buede broer, skjev broer og broer med sylindriske brygger.
PTFE (Polytetrafluoroethylene) laminerte gummibøyre er egnet for broer med store forskyvningsmengder i strukturer som langspennbroer, multi-span kontinuerlige broer, ganske enkelt støttet bjelke kontinuerlige plater osv. Anvendelsene av rektangulære og sirkulære PTFE-platetype gummibøyre er henholdsvis de samme som for rektangulære og sirkulære ordinære gummibøyre av platetypen.
De er klassifisert i henhold til gjeldende temperatur for forskjellige gummityper som følger:
1. Neoprengummi:
Den aktuelle temperaturen varierer fra +60 grad til -25 grad.
2. Naturgummi:
Den aktuelle temperaturen varierer fra +60 grad til -40 grad.
3. Etylen propylen dienmonomer (EPDM) gummi: Den aktuelle temperaturen varierer fra +60 grad til -45 grad.
3, Produktstruktur:
4, Krav til mekaniske eiendommer for den laminerte gummibager:
|
Punkt |
Indeks |
|
|
Ultimate Compressive Strength Ru (MPA) |
Større enn eller lik70 |
|
|
Målt komprimerende elastisk modul E1(MPA) |
E±E×20% |
|
|
Målt skjærelastisk modul g1(MPA) |
G±G×15% |
|
|
Målt skjærelastisk modul etter aldring g2(MPA) |
G1±G1×15% |
|
|
Målt tangensverdi av rotasjonsvinkelen tanθ |
Betongbro |
Større enn eller lik 1/300 |
|
Stålbro |
Større enn eller lik 1/500 |
|
|
Målt friksjonskoeffisient (UF) mellom overflaten av TPFE -platen ogrustfritt stålplate (Når silikonfett tilsettes) |
Mindre enn eller lik0.03 |
|
5, Valg av laminerte gummibager:
Når du velger plaminerte gummilager, skal lagers maksimale lagerkapasitet samsvare med reaksjonskraften ved brobryggene, og det tillatte avviksområdet skal fortrinnsvis være ± 10%.
For buede, skrånende, skjevheter og brede broer er gummibøyre av sirkulær platetype fortrinnsvis valgt. I motorveibro -ingeniørfag anbefales ikke sfæriske kronelager eller skrånende lagre for bruk.
Når den langsgående skråningen av broen ikke er større enn 1%, kan gummibøyre av platetypen installeres direkte på bryggene, men den nødvendige tykkelsen på grunn av påvirkning av den langsgående skråningen bør vurderes. Når den langsgående skråningen er større enn 1%, bør innebygde stålplater, betongputer eller andre tiltak iverksettes for å jevne bunnen av bjelken for å sikre at lagrene er installert horisontalt. Rettelagre av platetypen skal kontrolleres og beregnes i samsvar med de relevante forskriftene til JT/T 4-2019, og kan bare brukes etter at kontrollen og beregningen oppfyller de spesifiserte kravene.
PTFE -skidgummilagrene skal installeres horisontalt. PTFE -skliplaten til lageret skal ikke settes nederst på lageret, og den rustfrie stålplaten i kontakt med PTFE -skidplaten skal ikke settes på puteesteinene til brobryggene og støttene.
Merknad: Ovennevnte standardstandard er Kina -standarden.
